手里有幾個STM32F103RET6應用的板子，整天被采購問詢是否能用國產替代，成本快摟不住了。這次又拿了HK的樣片，作為替代，嘗試一下。開始沒做任何修改，程序下載了就跑起來，讓我還抱怨了一番，感覺是不是拿錯片子了。后面靜下心來，詳細測試了使用的各功能模塊，還是有點小問題的，不過非常好修改，作為應急替代使用，應該問題不大。所以補寫個序，告知下本次替代容易至極，如果有同樣需求，放心大膽的干吧！
隨之而來的悲催就是這幾天的工作就大部分的成了拍照，留念，技術內容并不是很多，有ST使用的底子，基本上不需要強制查閱手冊之類的文檔，完全無壓力。


本來準備好的替代步驟，技術攻堅，變成了如下的“旅游回憶錄”?！?strong>STM32國產替代。


1、  先把芯片換了再說，換之前，先留個ST的影像，一會就換了它。

STM32F103RET6應用的板子





換好了，拿回辦公位，我的焊工還算可以吧，只是酒精干了，雜質沒有清理干凈，引腳有些發白。

STM32F103RET6電路板


準備就緒，后面怎么辦？網上說的那么的神，直接燒ST的程序，行不行？


2、  直接原ST程序直接燒寫我無語，直接燒寫原ST的程序，不做任何修改，居然能跑起來？那我還玩什么？都準備好一頓操作了，結果，給我直接憋在了開始~~~~紅色電源指示，藍色閃爍程序運行指示，是我出現幻覺了么？這是第一次接觸航順啊，怎么可能這么的順利。打開MDK,來確認下眼神，確實把ST的程序，燒到了HK的片子里，直接就跑起來。本來是打算挑挑毛病的呢。。。
燒寫原ST的程序

好吧，既然事實已經如此，那么回過頭來，看看當初STM32里到底使用了哪些資源。

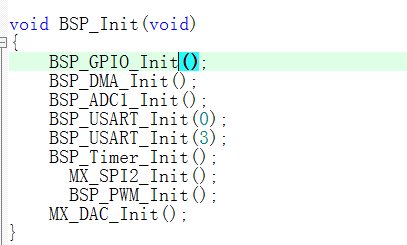

整個程序基于HAL庫，硬件初始化部分




程序是同事開發的，我當前只是嘗試驗證是否滿足芯片替代的條件，程序開發的過程中，兼容了一些產品，初始化的資源，比實際使用的多一點，
下面驗證下使用到的模塊是否正常
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
GOIO：PC13
DMA1: 后來程序測試的過程中，發現并沒有使用DMA
ADC1: ADC_CHANNEL_9 , ADC_CHANNEL_10，ADC_CHANNEL_11
USART: COM1 COM4
Timer(PWM) : TIM3
SPI2:這個實際沒有用到，作為預留功能的。
DAC: DAC_CHANNEL_1
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~


3、  既然程序跑起來了，突然覺得沒事干了，驗證下當前使用的資源，工作是不是正常吧。
3.1 IO輸出（PC13）
   直接看程序運行狀態指示，閃爍頻率正常。   還用到了其他IO，單純的IO使用，問題不大。
3.2串口
   數據收發正常
3.3 DAC輸出檢測

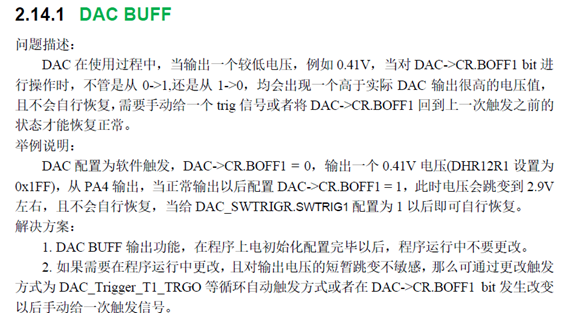

   電壓輸出可控，正常。（開始著急了，這也正常？都正常我去哪找毛?。浚?/span>   實測DAC輸出正常，但是在HK的應用筆記中，找到如下注意事項，
我想，在應用中，還是參考下應用筆記吧。

3.4ADC檢測
開始沒注意，一看ADC采樣有數據，貌似正常，差點溜過去。但是，我用了9,10,11三個通道，那么，問題來了，我之前的采樣順序是10,9,11
實際測試發現，通道順序亂了，導致我的采樣數據也亂了。哈哈，終于找到了毛病，可以發泄和吐槽~~~直到這里，才剛剛開始找HK的資源。

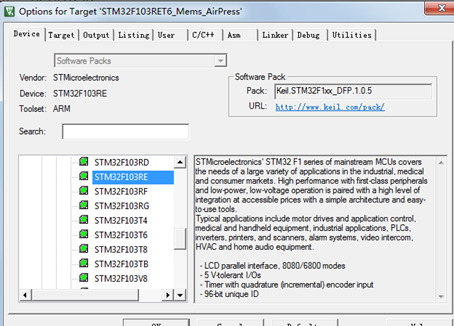

先換HK的pack，編譯嘗試一下，設置和芯片選擇如下


選M3

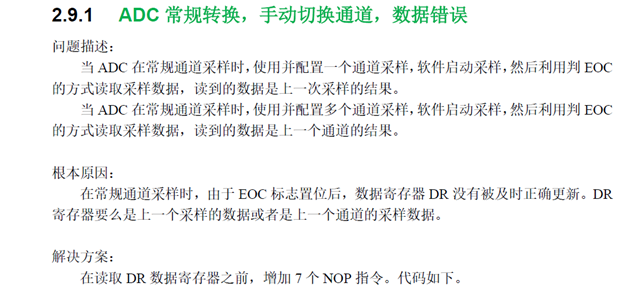

至此，編譯下載，問題沒有解決，不是PACK包的事。  接著在在HK的應用筆記中，看到了對多通道ADC使用的過程中的一些描述。

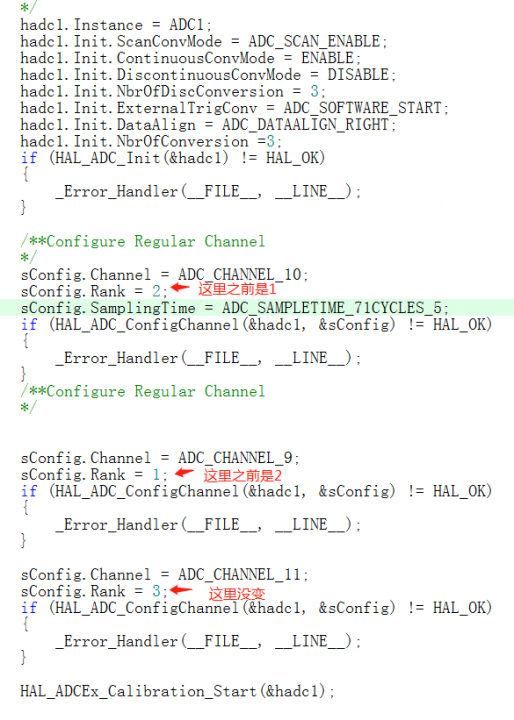

那么好，按照應用筆記試試，加延遲~結果，哎，不是我想要的結果啊，這下只能靠自己了~可別讓我丟人啊~~還有哪里呢？既然是通道順序亂了，那么ADC初始化里~


至此，更改完之后，ADC幾個通道采樣值正常了??！緩口氣，前面吹了半天，差點掉鏈子~但是講真，我還沒搞明白為什么，還特意的找個ST的板子驗證了下，用ST的片子，我之前的設置沒有問題，用HK的，要改一下，哪位大神，調試過ADC，還望指點~這個后面，再看看HK的手冊，既然當前adc的值正常了，這里先跳過了。


3.5沒耐性了，基本用到的模塊也都簡單驗證了，直接裝到整機里，看看效果。
  替換原設備位置，整機檢驗，工作2h，設備狀態穩定~~~~  暫且認為替代成功，后面的驗證，交給質量部門。


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
3.6忽悠忽悠同事，換到他的板子上試試。
由于替代比想象的容易，又扔給同事，把芯片換到他的板子上，反饋我的信息是：
  程序直接下載就能用，
  串口，定時器沒問題，
  有個i2c的器件，讀不到數據（程序中使用了硬件i2c，這個應該不叫事，應用筆記中有提到，實在不行IO模擬也能解決。）
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
4、  瀏覽航順官網
貌似都完事了，官網都沒有打開，有點不合適。
也禁不住那個懶惰的小精靈，在頭上叫著“是不是可以用ST去開發，然后簡單修改就好了？”
但是，我要讓那個勤勞的小精靈獲勝，還是要回到官網去看看~~
http://www.hsxp-hk.com/companyfile/23/

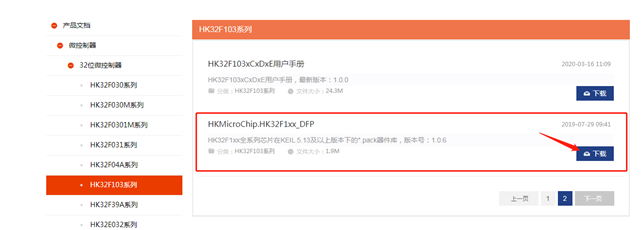

在這里下載F103的PACK包，同時可以根據自己的需求，下載用戶手冊和數據手冊。

航順官網做的還是很工整的，資料很好找。

航順F103的PACK包

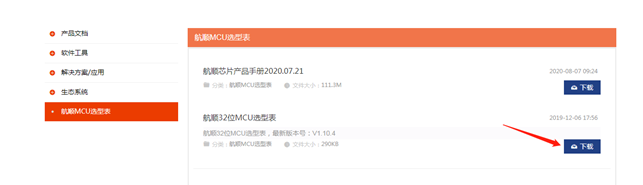

選型表，這個很多人會問，不用的時候，啥用沒有。想找一找的時候，又找不到。記得順便存一下，或者聯系技術支持聊聊天。


后面應該會一點點的過度好航順的庫上去，畢竟用誰家的東西，就要用誰家的“靈魂”嘛。




5、  小結

或許是使用的資源有限，或許是運氣好。替代過程，非常的容易，基本上沒有過多的查看HK的手冊和應用筆記。程序直接下載就能跑起來，功能模塊詳細測試時，發現adc多通道采集時，通道采集順序與預期不符，也是簡單修正初始化部分，就能正常。感覺如果產品已經定型，尋求芯片替代的話，真的可以考慮，硬件不用修改，軟件測試下功能模塊就好了，要求嚴格的話，測試下整機和環境適應性，應該問題不大。


在測試過程中，選用ST和HK的pack進行編譯，暫時沒有發現不適應的狀態，不過，我這里是初步測試，應急使用可以參照，后期替換的過程中，應該會慢慢的轉到HK的庫上來。
