由深圳市宏德偉創科技有限公司自主、原創設計的CKS32F103C8T6最小系統開發板，是一款高性價比的32位ARM開發板。該開發板選用中國電子科技集團旗下的中科芯（CETC）出品的CKS32F103C8T6 作為主控芯片。該款芯片最多的亮點和特色之處在于：它跟ST公司的STM32F103C8T6是硬件引腳Pin2Pin的，而且軟件也不需要修改就可以正常運行！

此外，它的優勢還表現在：封裝體積小、價格與其它品牌的同類芯片相比較低、而相比8位單片機在資源和性能上更優！ 可作為相關單片機的理想替代方案！

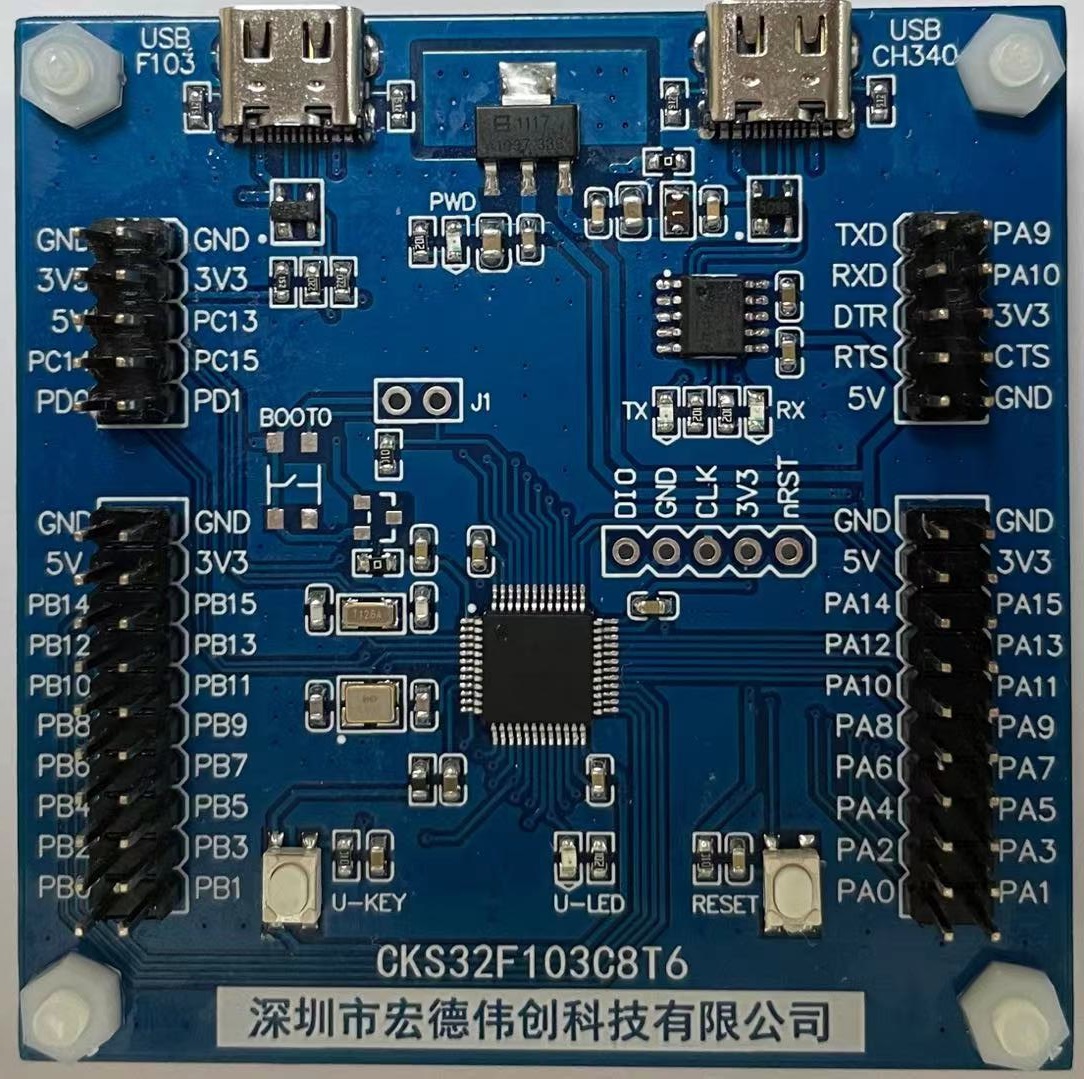

中科芯ARM開發板 CKS32F103C8T6

相比目前市面上現有的10多款xx32F103C8/CB 最小系統開發板，此開發板具有較明顯的優勢，主要表現在：

1、I/O 分布和排列更合理，方便查找對應的端口（PA、PB、PC被設計為單獨占用一個地方，并且按數字順序進行排列）。而同類產品，都是隨機、就近擺放。

2、板上帶有USB轉串口芯片CH340K，方便單片機跟PC電腦進行通信連接，互傳數據。

3、板上的兩個USB連接器全部采用目前最好用和最牢固的Type-C 連接器，插入無需辨別方向。

4、USB總線帶有TVS保護器件，可有效防止因USB線纜的熱插拔及靜電引起的潛在損壞。

5、板載的備用電池選用CR2032，可為RTC和系統提供備份電源（無需外部供電，方便手持應用）。CR2032電池具有更大的電能容量，電池座也更牢固，不易飛脫。

6、板子四周帶有塑料定位柱，不易跟其它導線或板子發生短路的潛在問題。

7、 板載的LDO低壓差穩壓器具有更大面積的銅皮散熱區，能輸出更大電流和更穩的電壓。

8、板子尺寸較寬、大，方便操作。同類的開發板，有些尺寸太小，按鍵太近（不好操按）。

該開發板的主要特性、參數和功能：

1、主控芯片：CKS32F103C8T6 （品牌：中科芯，ARM 32位Cortex?-M3 內核）

2、PCB尺寸：66mm（長度） x 66mm （寬度）， PCB厚度：1.6 mm，顏色：科技藍

3、工作電壓：輸入5V±5%  （ USB連接器輸入），輸出3.3V（主控芯片電壓）

4、工作溫度：-40度 ~ 85 度

5、板載2個USB端口（一個端口是給主控芯片的USB功能使用，另外一個是給USB轉串口CH340K使用）全部采用Type-C 連接器，USB總線及電壓線帶有TVS過壓和過流保護。

6、引出了所有的I/O端口到2.54mm的雙列排針上，按端口（PA、PB、PC、PD）單獨擺放，并依據數字順序排列各個I/O端口，方便查找、定位和使用。

7、外部掛有2個高精度的無源晶振： 8MHZ 和 32.768KHz

8、帶有一個系統復位鍵（RESET按鍵）

9、帶有一個BOOT引導的按鍵和跳線接口（J1），可設置為不同的CPU引導啟動方式。

10、板載有一個用戶可以控制的LED發光二極管指示燈和一個按鍵

11、板載有一個USB轉串口芯片CH340K，方便單片機跟PC電腦進行通信連接，互傳數據。

12、串口線上帶有反應RX和TX數據傳輸狀態的發光二極管，并用紅色和藍色區分開。而系統電源的指示燈則采用黃綠色的LED燈。

13、板子后背帶有一個SPI 接口的Flash芯片，方便進行數據的存儲和容量擴充（存儲芯片型號：W25Qxx系列，如： W25Q32(4MB), 默認沒有安裝上去），）

14、板子后背帶有一個CR2032電池座（默認沒有安裝上去），可為整個系統和RTC提供備用電源。

15、可提供豐富的軟件應用例程和高效、快捷的技術支持。

而主控芯片CKS32F103系列的具體特性如下：

◆內核： ARM 32位Cortex?-M3 內核

? 最高72MHz工作頻率， 在存儲器的0等待周期訪問時可達1.25DMips/MHz (Dhrystone2.1)

? 單周期乘法和硬件除法

◆存儲器

? 64KB 或 128KB 程序 Flash ( 分別對應：CKS32F103C8T6 、CKS32F103CBT6)

? 20KB SRAM

◆時鐘、復位和電源管理

? 2.0～3.6伏供電和I/O引腳

?上電/斷電復位(POR/PDR)、可編程電壓監測器(PVD)

? 4～16MHz晶體振蕩器

? 內嵌經出廠調校的8MHz的高速RC振蕩器

? 內嵌帶校準的40kHz的低速RC振蕩器

? 產生CPU時鐘的PLL

? 帶校準功能的32kHz RTC振蕩器

◆2個12位ADC， 1μs轉換時間(多達16個輸入通道)

? 轉換范圍： 0至3.6V

? 雙采樣和保持功能

? 溫度傳感器

◆DMA：

? 7通道DMA控制器

?支持的外設：定時器、 ADC、 SPI、 I2C和USART

◆低功耗

? 睡眠、停機和待機模式

? VBAT為RTC和后備寄存器供電

◆多達80個快速I/O端口

? 26/37/51/80個I/O口，所有I/O口可以映像到16個外

部中斷；幾乎所有端口均可承受5V信號

◆調試模式

? 串行單線調試(SWD)和JTAG接口

◆7個定時器

? 3個16位定時器，每個定時器有多達4個用于輸入

捕獲/輸出比較/PWM或脈沖計數的通道和增量編

碼器輸入

? 1個16位帶死區控制和緊急剎車，用于電機控制的

PWM高級控制定時器

? 2個看門狗定時器(獨立的和窗口型的)

? 系統時間定時器： 24位自減型計數器

◆多達9個通信接口

? 多達2個I2C接口(支持SMBus/PMBus)

? 多達3個USART接口(支持ISO7816接口， LIN，

IrDA接口和調制解調控制)

? 多達2個SPI接口(18M位/秒)

? CAN接口(2.0B 主動)

? USB 2.0全速接口

◆CRC計算單元， 96位的芯片唯一識別

◆工作溫度：  -40度 ~ 85 度 或者 -40度 ~ 105 度

◆CKS32F103C8T6的封裝形式： TQFP-48 （7x7mm, Pitch: 0.5mm）
